U160总线适配器
高速USB转I2C,SPI,QSPI,DSPI,任意频率发生器
- 工业级芯片,ESD保护,选用镀金连接器,精心设计制造
- 实时显示当前命令的实际的时序波形,所见即所得
- I2C : 100kbps~3.4Mbps可调; SCL/SDA上拉可调 : 690Ω~12K,共12级可调,也可以关闭上拉
- SPI,QSPI和DSPI : 时钟频率156.25kHzz~40MHz可调; 4种时序可调; 可以用于调试普通单线,4线和双线SPI
- 任意频率发生器 : 2.5kHz~100MHz之间任意可调(步长为1Hz)
- IO电压 : 1.7V~3.3V之间任意可调
- 一路IO电源输出(80mA)
- 一路5V电源输出(350mA)
- 提供E2PROM读、写、校验工具,使用方便,功能强大
- 提供FeRAM(铁电存储器)读、写、校验工具,使用方便,功能强大
- 提供25系列SpiFlash读、写、校验工具,使用方便,功能强大
- 高速USB接口(480Mbps),传输无速度瓶颈
- 提供C#,C++的二次开发范例程序源码,永久技术支持
- 支持Slave SPI,QSPI和DSPI的功能(在二次开发中提供)
- 一路GPIO(在二次开发中提供)
- 后续会增加一些常用的功能,软件免费升级
 |
|
|
资料下载 功能说明 包装清单 FAQ
软件资料下载 :
- << 安装说明: 软件安装时,请务必先关闭杀毒软件,否则可能会因为误杀导致运行异常
- 2023.07.16 发布: FlexGiGa U160 Bus Adapter V1.61 安装软件(中英文版本,内含驱动)
- 更新如下:
- 优化了系统的兼容性
- 优化了对杀毒软件的兼容性
- 优化了部分code
- 更新驱动到最新版本,优化对Win11的支持(已经安装过老版本的驱动,可以不用重新安装)
- 2022.01.18 发布: FlexGiGa U160 Bus Adapter V1.5 安装软件(中英文版本,内含驱动)
- 增加了对新版硬件的支持,后续购买的请务必用V1.5或更高的软件版本
- 默认开启两路 任意频率发生器
- 修正了个别字符在中文下显示为英文的问题
- 2020.10.03 发布: FlexGiGa U160 Bus Adapter V1.4 安装软件(中英文版本,内含驱动)
- 更新如下:
- 可以配置脚本重复运行（次数可配）
- 增加I2C从地址扫描的脚本文件
- 优化了部分功能
- 2019.11.30 发布: FlexGiGa U160 Bus Adapter V1.3 安装软件(中英文版本,内含驱动)
- 更新如下:
- 新增25系列SpiFlash读、写、校验工具,使用方便,功能强大
- 新增FeRAM(铁电存储器)的读、写、校验工具,使用方便,功能强大
- 优化了部分功能
- 2019.10.25 发布: FlexGiGa U160 Bus Adapter V1.2 安装软件(中英文版本,内含驱动)
- ...
-
- 2023.07.16 发布: FlexGiGa Lib 安装包
- 安装说明:
- 这个安装程序,只有在FlexGiGa U160 Bus Adapter App启动或打开设备时出现错误的情况下,才需要安装
- 这个安装程序包含了.Net4.0(部分Win7会缺少这个公共库) 和一些公共的dll运行库
-
- 二次开发范例源码_V16 (包含changlist)
- 二次开发文档
- I2C总线规格书
- 视频教程: I2C的使用
- 视频教程: SPI的使用
- 视频教程: QSPI的使用
- 视频教程: 任意频率发生器的使用
- 视频教程: E2PROM 和 FeRAM（铁电存储器）工具的使用
- 视频教程: 25系列SpiFlash工具的使用
- I2C_E2PROM调试笔记
- SPI_MPU6500调试笔记
- QSPI Flash调试笔记
功能说明 :

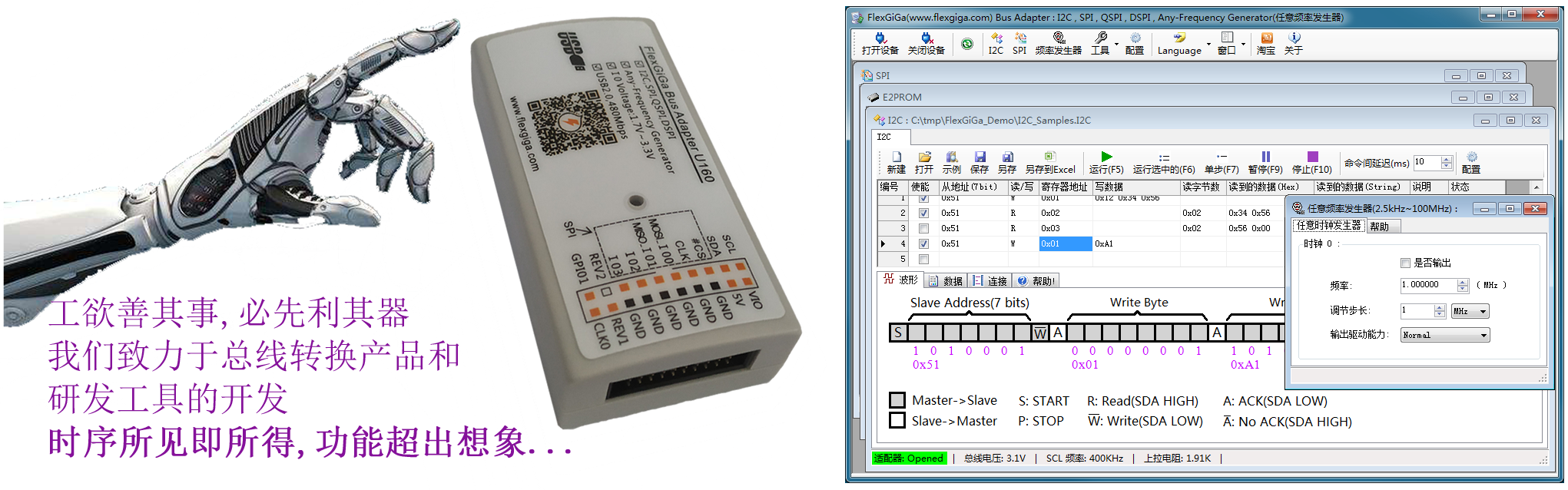

- 工欲善其事,必先利其器,本产品使用非常方便,功能超出想象...,I2C,SPI,QSPI和DSPI的调试实现了时序的可视化,做到所见即所得
- 实际在使用其他同类产品时,用户往往不清楚输入的命令的实际输出时序,调试时碰到问题的话,往往要花很多时间分析,本软件会把用户输入的I2C,SPI,QSPI和DSPI 的命令直接以实际的时序波形的方式显示出来,所见即所得,给调试带来极大的便利,
- 配置功能 : 用户能方便直观的修改设备的各个参数配置,如下图所示
- I2C功能 : 实现对I2C芯片进行读写控制,比如读写I2C接口的EEPROM芯片,IO扩展芯片,传感器芯片等,如下图所示,输入的命令直接以实际的时序波形的方式显示出来,非常方便
- SPI功能 : 实现对SPI芯片进行读写控制,比如读写MPU6500姿态传感器,SPI接口的Flash,,如下图所示,输入的命令直接以实际的时序波形的方式显示出来,可以直接和芯片的规格书的要求做对比,调试非常方便
- QSPI 是有4个IO的SPI,主要用在SPI Flash上,比如W25Q32JW,GD25LQ32D,如下图所示,输入的命令直接以实际的时序波形的方式显示出来,可以直接和芯片的规格书的要求做对比,调试非常方便
- DSPI是有2个IO的SPI,主要用在SPI Flash上,软件功能使用和QSPI类似
- 任意频率发生器 : 可以方便的产生2.5KHz~100MHz之间的任意频率的信号,步长为1Hz
- 25系列SpiFlash功能 : 能方便的对各种SpiFlash进行读,写,校验

- E2RPOM FeRAM功能 : 能方便的对各种E2PROM 和 FeRAM进行读,写,校验
- 能方便灵活的配置各种参数,满足对冷门器件的读写操作
- 支持二次开发,提供C#,C++的二次开发范例程序源码,永久技术支持
- 从 SPI,QSPI,DSPI功能的支持 : 在二次开发中提供
包装清单 :
- U160总线适配器 1台
- 高品质USB线 1根
- 镀金杜邦线 8条
FAQ :
- 问 : 后续会增加新的功能吗?如何升级?
- 答 : 会,软件功能免费升级,下载新版软件就可以用了
- 问 : I2C 支持10bit 地址功能吗?
- 答 : 支持的,把10bit地址的两部分,分别输入下图黄框位置就可以了
- 问 : 3.4MHz的I2C如何实现,如何使用?
- 答 : 3.4MHz的I2C功能完全遵守I2C的High-speed mode规范,会在每个命令前按照规范自动加入master code,用户不需要额外的处理.因为总线速度较高,请用较强的上拉,以保证信号的准确(比如 : 可以在软件中配置I2C的上拉电阻=690Ω ; 或者在用户板上加上拉)
- 问 : 二次开发支持哪些开发语言?
- 答 : 默认提供C# 和 Visual C++的开发范例源码,同时提供 .dll文件(动态链接库) 和 详细的二次开发文档手册,用户可以根据需要,用其他语言开发
- 问 : Slave SPI,QSPI和DSPI如何实现?
- 答 : 因为Slave SPI,QSPI和DSPI和用户的需求密切相关,所以提供二次开发范例源码和开发文档手册,供用户按自己的需求开发.
- 问 : IO电源的输出电流有多大,如何使用?
- 答 : Up to 80mA,
- 需要的话,可以直接给外面的芯片或电路板供电
|
|
